TRIANGLE GENERATOR
Prosedur percobaan
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian yang ditentukan
3. Periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tomblo Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pemimbing ke praktikum
10. Matikan supply
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian yang ditentukan
3. Periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tomblo Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pemimbing ke praktikum
10. Matikan supply

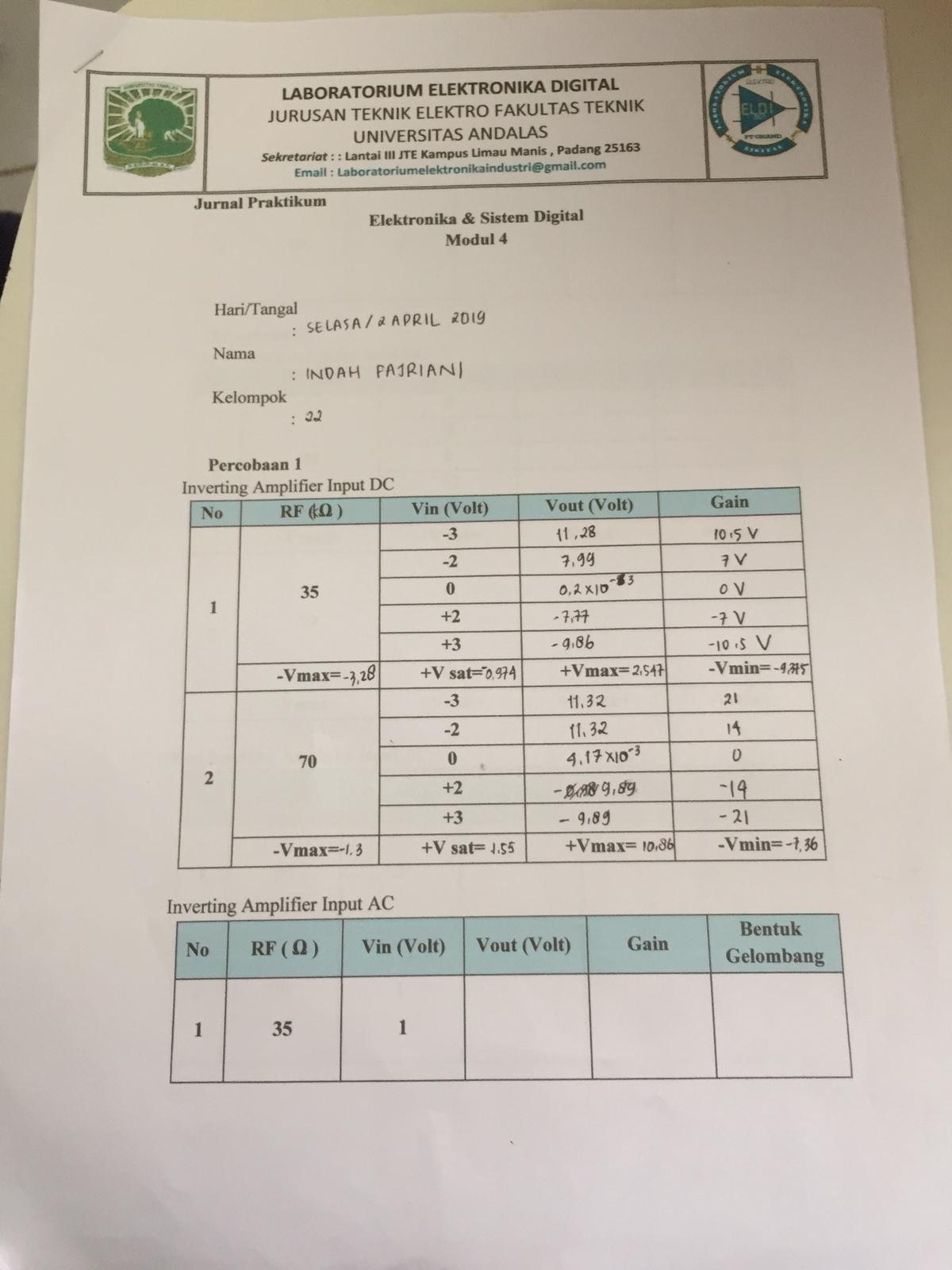

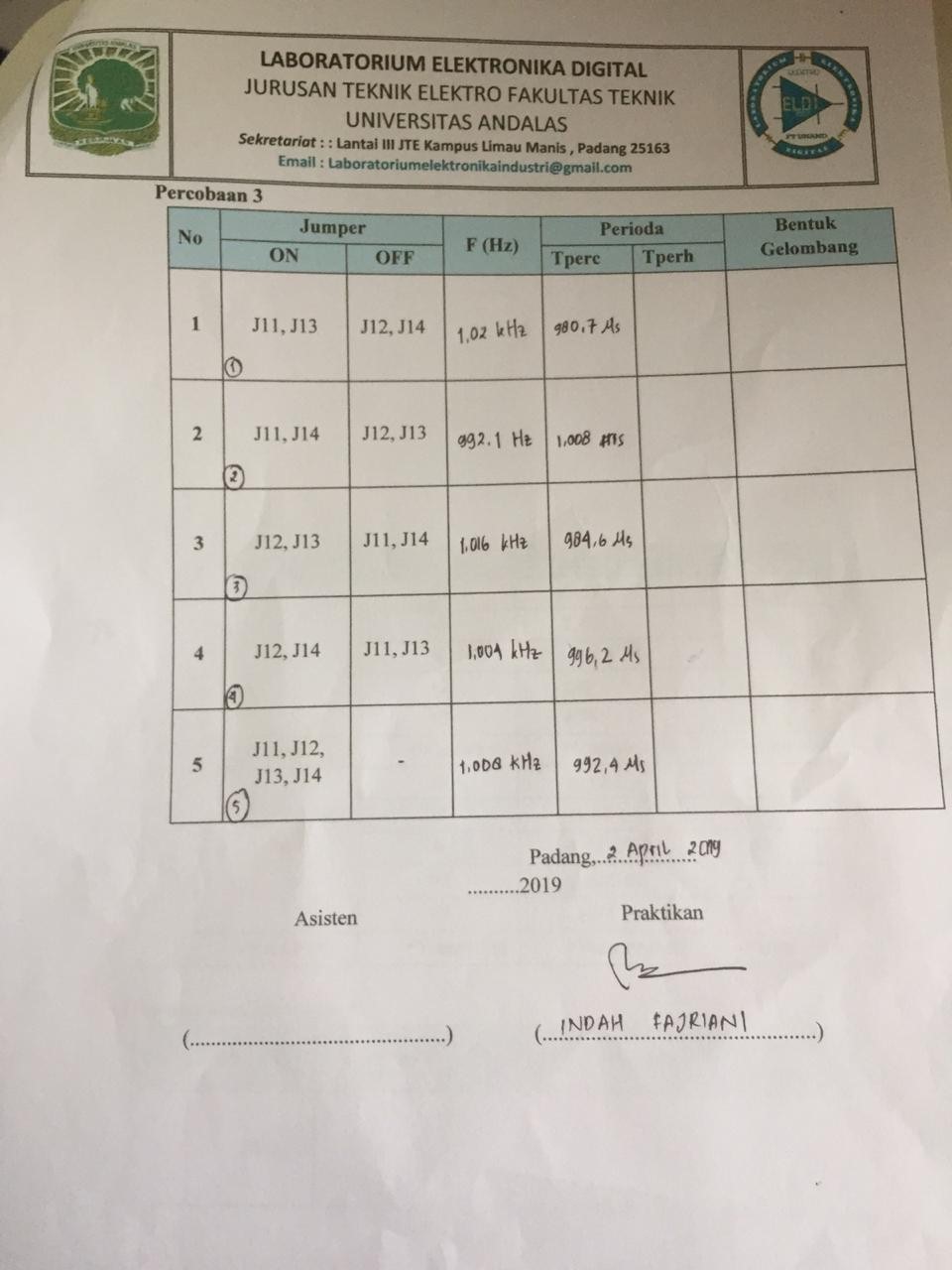

1. Jurnal [kembali]
2. Hardware [kembali]
3. Video Praktikum [kembali]
4. Analisa [kembali]
1. Jelaskan prinsip kerja dari triangle generator
Triangle wave generator ini terdiri dari 2 bagian utama,
yaitu rangkaian non inverting triger A1, dan rangkaian integrator A2. Output
dari A1 merupakan sinyal kotak, dan menjadi inputan ke A2, dan output akhirnya
menjadi sinyal segitiga.
Pada rangkaian di atas terdapat capasitor di bagian A1, kapasitor disini berfungsi sebagai penyimpan arus DC yang mengalir, sehingga terdapat kondisi melepas dan menyimpan, sehingga terbentuklah sinyal pulsa yang menyebabkan hasil dari A1 berupa sinyal pulsa (kotak).
Pada rangkaian di atas terdapat capasitor di bagian A1, kapasitor disini berfungsi sebagai penyimpan arus DC yang mengalir, sehingga terdapat kondisi melepas dan menyimpan, sehingga terbentuklah sinyal pulsa yang menyebabkan hasil dari A1 berupa sinyal pulsa (kotak).
Prinsip kerja rangkaian Triangular Wave Generator adalah ketika bagian Non-Inverting schmitt triger A1 mendapat supply pertama kali akan memberikan logika tinggi atau rendah. Ketika output Non-Inverting schmitt triger A1 logika rendah maka integrator A2 akan memberikan output gelombang ramp tinggi, sedangkan pada saat output Non-Inverting schmitt triger A1 tinggi maka output integrator berupa gelombang ramp turun. Dimana output integrator A2 merupakan input rangkaian Non-Inverting schmitt triger A1 sehingga kejadian tersebut akan berulang dan proses pembangkit gelombang segitiga berjalan..
Semakin besar nilai kapasitor dan nilai resistor yang digunakan, maka nilai frekuensi yang didapatkan akan semakin kecil, jika nilai kapasitor dan nilai resitor semakin kecil maka nilai frekuensi yang didapatkan akan semakin besar. Jadi dapat diambil kesimpulan bahwa resistor dan kapasitor mempengaruhi frekuensi kerja yang akan menyebabkan perubahan pada bentuk gelombang kotak maupun gelombang segitiga
5. Link Download [kembali]
Video Percobaan download
HTML download
